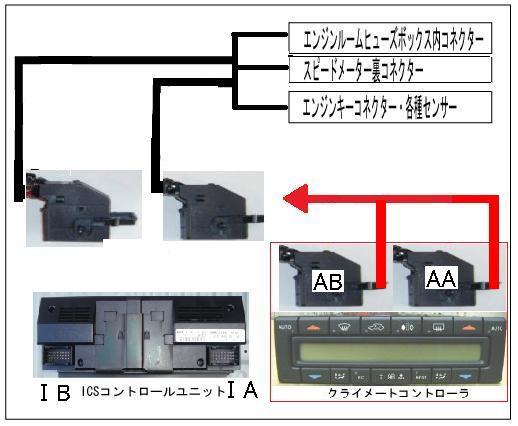

「Mercedes-Benz E320 W210中期型 ナビゲーションオーディオ大改造」より参照・改変「Mercedes-Benz E320 W210中期型 ナビゲーションオーディオ大改造」より参照・改変
| クライメートコントローラ左(ＡＢ) | クライメートコントローラ右(ＡＡ) | |||||||
| ピン | ケーブル色 | 接続先 | ピン | ケーブル色 | 接続先 | |||
| １ | 黄/青 | TＢ | １ | １ | 白/桃 | TＡ | 19 | |
| ６ | 緑/黒 | TＢ | 19 | ３ | 緑/青 | TＢ | 18 | |
| ７ | 赤/白 | TＡ | 15 | ６ | 青/緑 | TＡ | 5 | |
| 11 | 桃/緑 | TＡ | 18 | ８ | 赤/青 | TＡ | 22-23 | |
| 12 | 青/黒 | TＢ | 24 | ９ | 黒/赤 | TＡ | 20-21 | |
| 13 | 灰/紫 | TＢ | 15 | 10 | 青/黄 | TＡ | 12 | |
| 14 | 灰/緑 | TＢ | 23 | 12 | 茶/灰 | TＡ | 9 | |
| 15 | 灰/白 | TＢ | ６ | 13 | 黒/黄/白虎 | TＡ | 6 | |
| 16 | 青/赤 | TＢ | ５ | 16 | 茶/白 | TＡ | 4 | |
| 18 | 緑/青 | TＢ | 21 | 19 | 茶 | TＡ | 8 | |
| 20 | 灰/黄 | TＢ | ８ | 20 | 茶/緑 | TＡ | 2 | |
| 21 | 茶/黒 | TＡ | 1 | |||||
| 22 | 灰/赤 | TＢ | ７ | 22 | 黒/緑/黄虎 | TＡ | 14 | |
| 23 | 灰/桃 | TＢ | 22 | 25 | 青(太) | TＡ | 17 | |
| 28 | 赤/黒 | TＡ | 16-24 | |||||
| 29 | 茶/黄 | TＡ | ７ | |||||
