純正マルチは前から4本のねじで固定されてます 後ろは2本のジャックとカプラー4つが接続あり 注意ですが 写真では本体とカプラーの間にTVキャンセラーがついてます(右上) | |

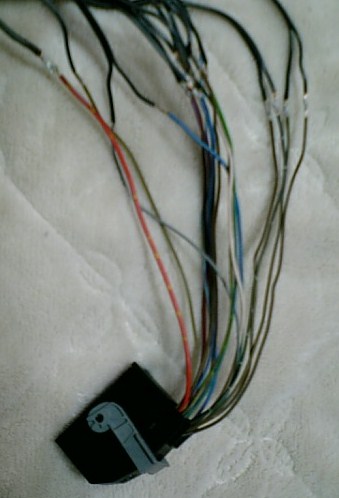

クライメートコントローラー側のカプラーの配線を延長します 助手席の足元にあるICSセンターユニットのカプラーに届かせるためです 2つのカプラーに全部で29本配線があります (配線図) (配線図参照 外部) |
|

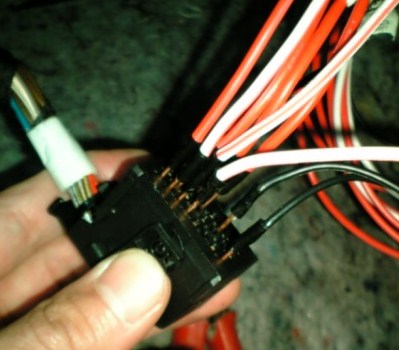

さらに延長したカプラーの先に#12の銅線をはんだ付けし差し込み式にしました 実際は外部の配線と多少違いがあり変更しているところがあります(配線図) |
|
完成の正面図です エアコンのスイッチは問題なく動作しましたが、ABSのエラーが表示されました ディーラーでエラーを解除してもらいナビなし設定にしてもらうとエラーが出なくなりました ナビ画面をできるだけ上に配置ということにしました また押すスイッチのみなので固定はせず、引き出せば取れるようになってます ナビは少し出っ張りがあります ナビ取り付けも参照ください |
